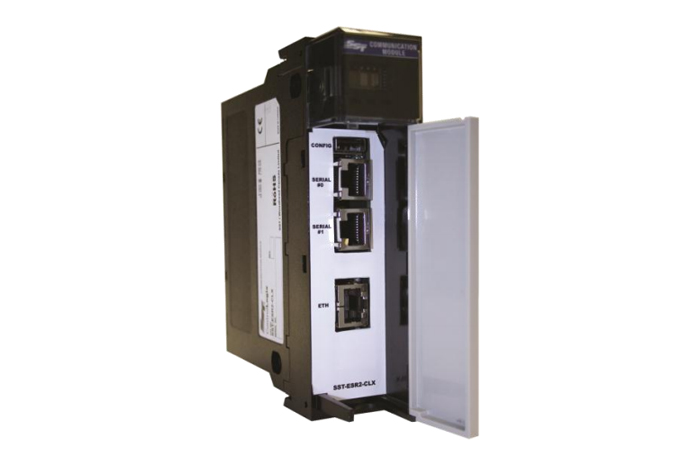

用于羅克韋爾ControlLogix的、配有1個以太網口+2個串口的SST通信模塊，Modbus/TCP、西門子工業以太網和Modbus串行協議網。
產品咨詢
一、特點和優點
?
把您的Allen-Bradley ControlLogix連接到Modbus /西門子以太網或Modbus串行網
進行輸入輸出的直接映射，無需使用梯形邏輯圖來設置模塊和CLX處理器之間的配置和數據傳輸
分頁訪問 (提供 AOI附加指令)。提供高達32K字，被輸入、輸出和狀態數據所共用
具有業界領先的性能，每個PLC循環進行輸入輸出數據刷新
完全整合到羅克韋爾自動化環境:
?- 通過羅克韋爾的RSLinx進行遠程配置和監控
?- 提供羅克韋爾RSLogix5000附加配置文件
提供簡單好用的配置工具，采用直觀的圖形界面
西門子S7 (S7-1200、S7-200、S7-300和S7-400) 客戶端和服務器模式
西門子S5客戶端和服務器模式
?
二、規格
?
?
1、說明
支持遠程鏈接庫 (RLL)：通過RSLinx進行遠程配置和監測
提供羅克韋爾RSLogix5000附加配置文件
USB端口用于用戶配置和固件升級
工程控制臺簡化了用戶配置和診斷操作
一個機架內可容納多個模塊
提供本地和遠程機架
易于診斷：內置LED和4字符顯示器
?
2、軟硬件配置
128 MB板載內存
8 MB閃存
(用戶配置數據和固件)?
CPU的數據交換：
- 496輸入字節+ 496輸出字節
- 通過附加指令(AOI)連接的32,000字寄存器
USB端口:
-A型
-兼容USB 2.0和1.1?
通信端口:
?- 1個10 /100 Mbps以太網，RJ45插口
?- 2個串行端口，110-115.2kbps，RS232/RS485/RS422，RJ45 (帶有DB9公頭的電纜)
支持如下操作系統：Windows XP、7 (32位、64位)、Vista、8 (32位、64位)
?
3、兼容協議
Modbus Master (RTU或ASCII)?
Modbus Slave (RTU或ASCII)?
Modbus TCP和UDP客戶端和服務器
西門子S7和S5客戶端和服務器
?
4、遵從標準
?
RoHS?
CE
獲得FM認證、C、美國
I類，2區，A、B、C、D組
意大利船舶標準(RINA)
?

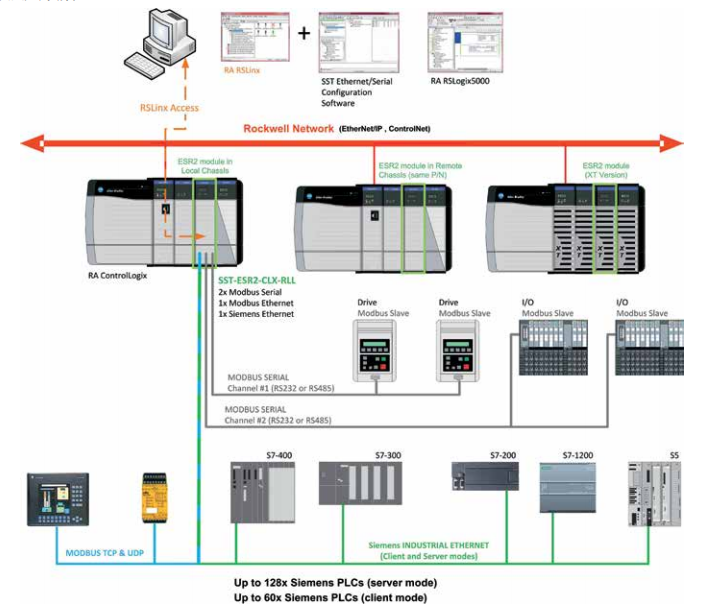

三、典型應用場合
?
